L’élargisseur de base

ÉLARGISSEUR DE BASE DE PIEUX.

Pieu foré tubé à base élargie. Outils élargisseurs.

L’élargisseur de base de pieux est un outil de forage qui augmente le diamètre du puits à la base grâce aux socs ouvrant (plaques de coupe) à dents plates renforcées. Cette expansion peut augmenter considérablement la capacité portante du pieu sans augmenter le diamètre de la tige du pieu lui-même.

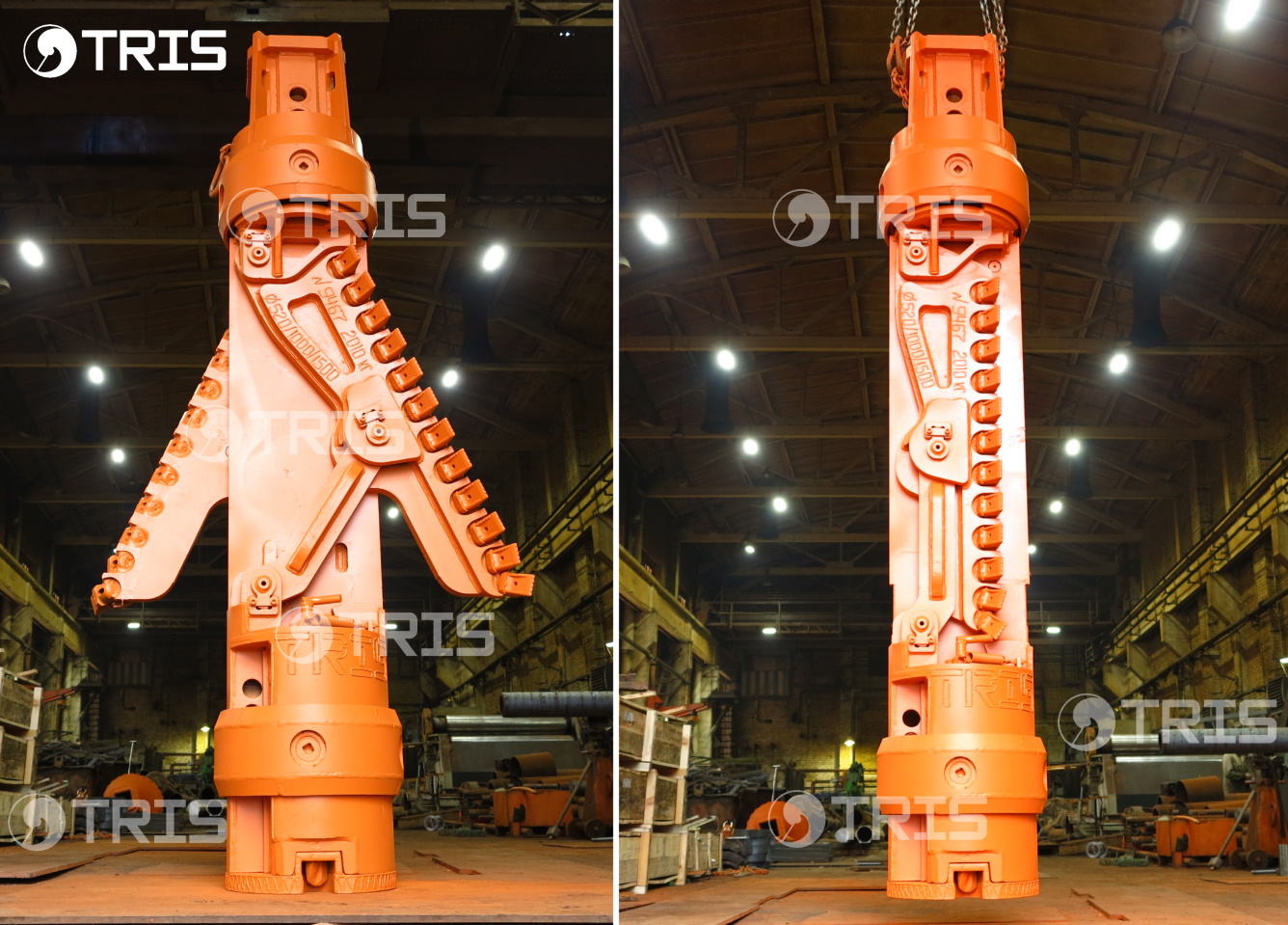

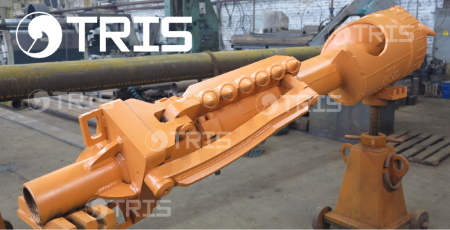

Image. Pile foundation expander (belling bucket). TRIS company design.

Cliquez sur l'image pour l'agrandir

L'élargissement des base de pieux est en train de devenir une mesure populaire pour renforcer la capacité portante des fondations réalisée grâce aux grandes économies du mélange de béton. Les élargisseurs sont utilisés dans la construction d'immeubles de grande hauteur et de fondations compactes très chargées.

Video. TRIS pile foundation expander (belling bucket)

Caractéristiques distinctives des élargisseurs de la société TRIS :

• Le corps de l'outil est produit en tôle d'acier à haute résistance renforcée d'épaisseur. Il permet de sauvegarder la géométrie et à l’élargisseur de travailler à des charges de rotation maximales lors de l’élargissement du "talon" du pieu.

• L’application du mécanisme développé par nous pour ouvrir / fermer les socs de coupe pour l' élargissement. Contrairement aux analogues, cela permet à l’opérateur d’avoir la possibilité d’ouvrir en douceur les socs pour travailler dans des conditions difficiles. Cela réduit considérablement le risque de blocage / de rupture de l'outil et augmente la durée de vie de l’outil de forage.

• Les socs précis (lames de coupe) à dents plates renforcées par des inserts en carbure dur. Cela permet de travailler efficacement au soc entier, en coupant uniformément le sol sur toute la longueur et en transmettant sans perte le flux de la roche développée dans le réservoir récepteur. Ces caractéristiques assurent la pureté et la précision géométrique de la partie élargie de la base du puits, ce qui améliore considérablement la qualité des travaux de forage.

• Le fond de l'élargisseur est de conception similaire au fond d'une foreuse à godet pour le nettoyage des bases (FG-L) des puits et est équipé de deux lames de coupe. Cela permet un alignement précis du fond du puits et évite l'utilisation de foreuse à godet supplémentaire pour former la base. Cela augmente la vitesse de travail et réduit le coût d'achat d'outils de forage supplémentaires.

• L’ élargisseur est équipé d’un réservoir de réception pour un sol exploité de grande capacité. Ceci permet l’ élargissement de la base du puits en un seul passage. La sortie du sol, selon la conception, peut être effectuée manuellement ou automatiquement. Ces caractéristiques permettent de réduire considérablement le temps de travail de la machine, nécessaire pour élargir la base du pieu.

• L’utilisation d’aciers à haute résistance, d’aciers HARDOX pour les nids de coupage et d’alimentation des outils de forage. Par exemple, le fond de l'élargisseur est fabriqué en HARDOX, ce qui augmente considérablement la résistance à l'usure de la base de travail et permet à l'outil de fonctionner à des charges de serrage maximales (lorsque la barre est enserrée pour ouvrir des socs de coupe).

• Le nid moulé massivement de haute précision pour les barres Kelly. Le moulage de haute qualité permet à l'outil de fonctionner avec n'importe quel moment de torsion. La haute précision de l'installation permet d'éliminer les battements et les vibrations inutiles de l'outil et de la barre Kelly, ce qui prolonge considérablement la durée de vie du rotateur de l'appareil de forage et des autres éléments de travail de l'appareil de forage.

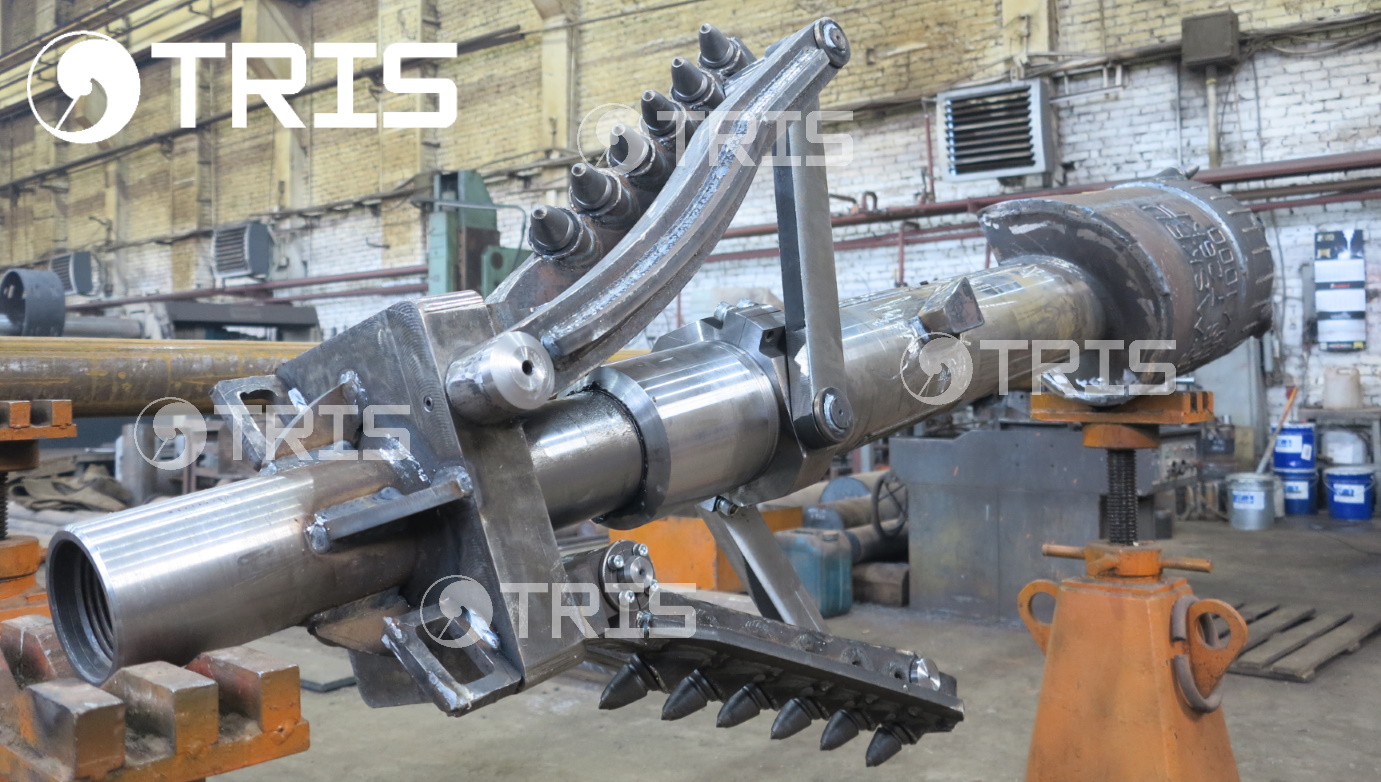

Cliquez sur l'image pour l'agrandir

Dans les options, il est possible de changer la qualité et le format de l'image

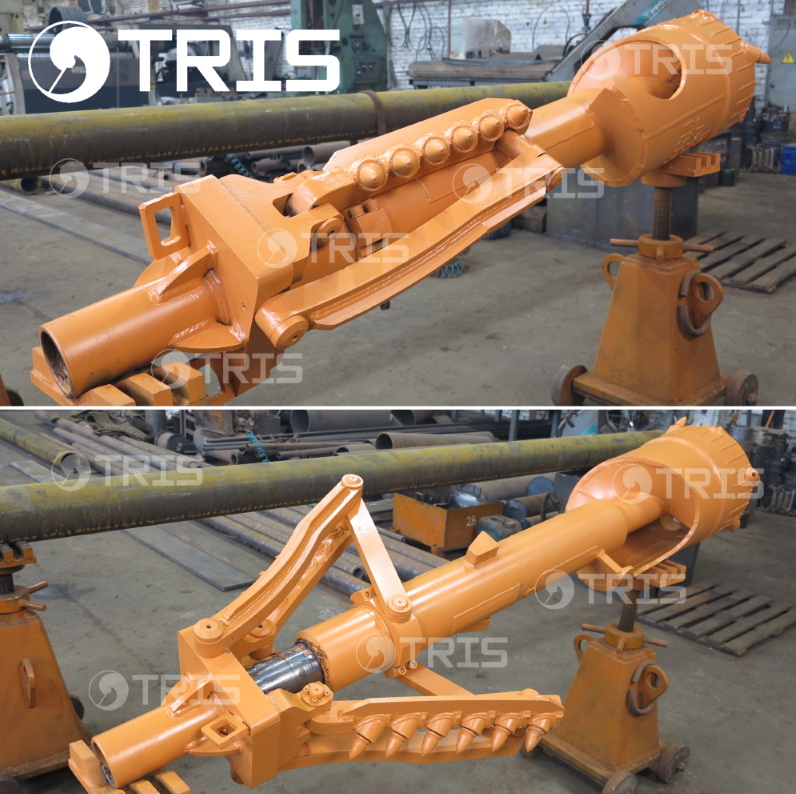

Cliquez sur l'image pour l'agrandir

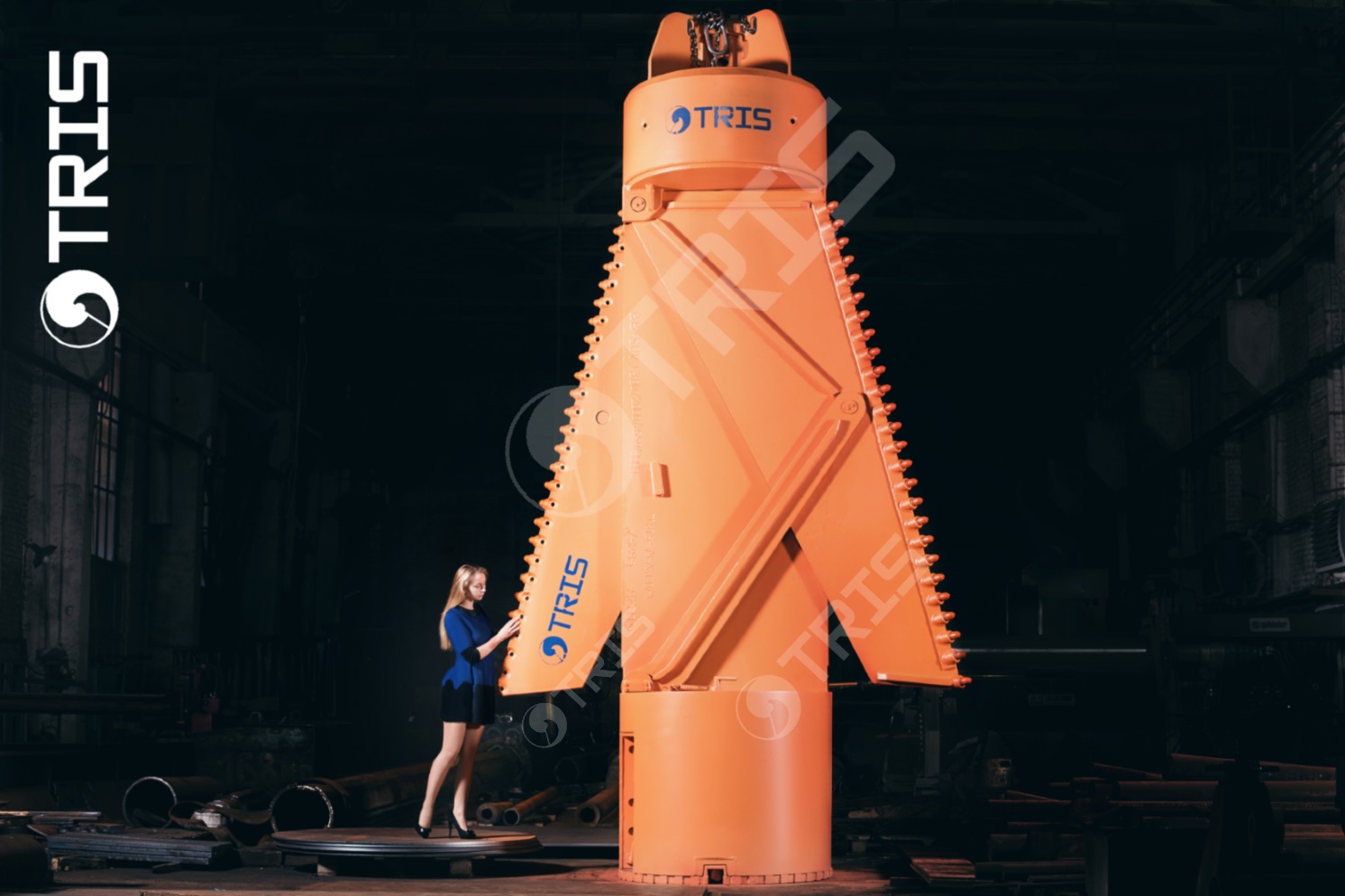

Expander pour d'autres types de forage

Cliquez sur l'image pour l'agrandir

La conception de l'élargisseur peut être modifiée pour répondre à vos exigences techniques. Dans cette section, nous avons rassemblé des photos et des vidéos afin que vous puissiez vous familiariser davantage avec nos produits.

Appelez ou envoyez vos questions par e-mail. Nos conseillers techniques vous répondront dans les meilleurs délais et vous fourniront des informations techniques complètes.
